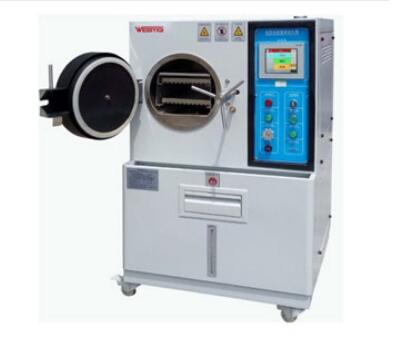

HAST高加速湿热试验箱

特殊
订制
要求

1

2

3

具体使用情况

1

主要试验运用标准（试验方法）

2

主要试验点

3

试验曲线或使用描述

发热量及其发热时间段

重复购买

如为重复购买相同的产品，原订单号：

产品编码

容积、尺寸和重量

标称内容积
内箱尺寸
外型尺寸
重量

32 L
300×D 450 （mm）
W 660 X H 1250 X D 950 （mm）
约210㎏

性能

测试环境条件

环境温度为+25℃、相对湿度≤85%、试验箱内无试样条件下
符合《GB/T 2423.40-1997 电工电子产品环境试验 第2部分:试验方法 试验C:未饱和高压蒸汽恒定湿热》的要求。

温度范围

非饱和100℃ ～ +147℃； 饱和105℃ ～ +135℃

温度波动度

≤±0.5℃.

温度均匀度

≤±2.0℃.

湿度范围

65% ～ 100 %R.H.

湿度波动度

≤±;2.5 %R.H.

湿度均匀度

≤±3.0% R.H.

压力范围

0.2～3㎏/㎝2 (0.05～0.296 MPa) 箱内表上压力，(环境大气压则另加1个大气压压力)

升温时间

常温  →+ 132℃   约40 min； 常温  → + 143℃   约55 min ；

升压时间

常压  →+ 2㎏/㎝2   约40 min.   外部气源加压：约5 min

偏压端子

20 条偏压端子（电源信号接线柱）

4.13满足标准

IEC60068-2-66;  JESD22-A102-C;  JESD22-A110-B; JESD22-A118;
GB/T 2423.40-1997

结构特征

保温围护结构

外壁材料：高级钢板烤漆。
内壁材料：不锈钢板SUS316 。
箱体保温材料：超细玻璃棉。

试验箱内空气调节

加热器、加湿器、给排水口、温湿度传感器、压力传感器。

试验箱标准配置



平面嵌入式把手。
门铰链:SUS #304。
不锈钢SUS #316格栅式钢板置物架2片。
不锈钢SUS #316置物架轨道2组。

箱门

单片园型门,左开,把手在右手边。
防勿操作安全装置：监测箱内有压力时箱门不能打开。
内箱压力愈大时 , packing会有反压会使其与箱体更紧密结合,与传统挤压式完全不同,可延长packing寿命。

控制面板

控制器显示屏、超温保护设定器。

机械室

安全阀、泄压阀、自动补水泵、补水电磁阀，接水盘、排水孔,干燥真空泵，自动泻压伐。

加热器

试验箱内不锈钢电热器加热空气方式。

加湿器

钛管加湿管永不生锈。

加压方式

水盘蒸汽加压系统及外部气源补助。

循环方式

特制传动机构+风叶强制对流循环方式。

电源线及排水孔

位于箱体背面。

自动补水系统

采用主动式自动补水功能；试验永远不终断。

手动泄压

应急泄压之手动泄压阀。

干燥功能

采用真空干燥功能，保证样品试验后处于干燥状态。
试验结束时设备会自动泻除压力并真空干燥。

空气洁净功能

采用先进真空空气洁净技术，确保箱内空气纯净度。

消除试样结露功能

采用圆筒结构和独自空调方式，消除了自然对流方式的试验装置容易发生的试样表面结露，滴水现象。

其它功能

饱和或不饱和控制模式切换（依设定条件自动调节）。
偏压信号端子功能(选装)

12.控制系统

12.1. 控制器界面

硬件台湾产，程序自主研发

12.2控制器

采用原装7英寸微电脑彩色液晶显示触控式莹幕直接按键型,中英文表示之广视角,高对比功能过程控制器,并附多组PID控制功能.

12.3控制器规格

精 度: 温度±0.3℃、湿度±1%R.H ,压力±0.1%R.H 。
分辨率:温度±0.1℃,湿度±0.1%R.H. 压力0.1㎏/cm2
具有上下限待机及警报功能.
温湿度入力信号干湿球（RTD）PT-100×2(铂金电阻).
压力入力信号4～20ma.
6组P.I.D控制参数设定,P.I.D自动演算.
干湿球自动校正.
时间输入：0-9999H  (单位：M/H)

12.4画面显示功能

采画面对谈式,无须按键输入,屏幕直接触摸选项.
设定（SV）与实际（PV）值直接显示.
可显示目前执行的剩余时间.
运转累计时间功能.
设定值以图形曲线显示,具实时显示程序曲线执行功能.
具单独编辑画面,可输入温度，湿度、压力及试验时间.
中英文可任意切换；故障提示画面显示；屏幕可作背光调整.
屏幕显示保护功能可作定时，TIMER或手动关闭设定.

12.5控制容量及功能

99组程序，1000段循环。
可程序时序控制模块装置x2组。
具有断电程序记忆,复电后自动启动并接续执行程序功能。
具RS-232通讯接口，双向操控机器及曲线数据存盘计算机硬盘。
具USB接口，随时下载历史数据。
执行时可实时显示图形曲线。
具有预约启动及关机功能。
具有日期,时间调整功能。
机器保养提示自学功能。
按键及画面锁定（LOCK）功能。

13.安全保护装置

13.1温度压力保护

压力超压保护；压力超限第二重保护。
温度超限报警保护。
压力极限之机械泄压断电装置。
温度极限超温断电装置。
加湿管极限温度断电保护装置。
缺水保护。

13.2电路系统保护

漏电保护。
加热加湿干烧保护。
超载及短路保护。
断电保护。

13.3 防勿操作安全保护

自动监测箱内压力，有压力情况下箱门无法开启。

14附件(功能)

14.1集中监控软件

用于远程集中监控，随软件（集中监控软件）配RS-485/RS-232转换器1个
软件使用环境：IBM PC兼容机，PⅡ以上CPU，128M以上内存，简体中文Windows2000或简体中文WindowsXP操作系统

15运输

试验箱为整体式，整体运输.

15.1尺寸
15.2重量

最大运输尺寸（不含包装）：参见 “外形尺寸”。
最大运输重量（不含包装）：参见 “重量”。

16使用条件

由用户保证下列各项条件。

16.1安装场地

地面平整，通风良好；设备周围无强烈振动；设备周围无强电磁场影响。
设备周围无易燃、易爆、腐蚀性物质和粉尘。
设备周围留有适当的使用及维护空间。

16.2环境条件

操作环境需在通风良好之条件下进行。
温度：5℃～35℃；相对湿度：≤85%；气压：86kPa～106kPa。

16.3供电条件
电源

装机功率
最大电流

AC220V  火线+零线+保护地线。
要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须是独立供本设备使用。
约5 kW。
22Ａ。

16.4对储存环境的要求

设备不工作时，环境的温度应保持0℃～+45℃以内。
当环境温度低于0℃时，应将设备中存留的水排放干净，以免管道内的水结冰涨坏管道。

安全保护系统
泄压阀
电磁阀
安全阀


台湾 T-ONE-S
台湾 TOSON
台湾 T-ONE-S

1.2  管路阀门
手动泄压阀
压力显示表
球阀
超压泄压阀


手调式，亚耐克
指针式，台湾 METER
意大利 CASTEL
台湾，T-ONE-S

电气系统
人机界面+PLC
  时间继电器
 传感器
  接触器
小型继电器
  固态继电器
加热器


硬件台达，软件自主开发
台湾ANLAN
美国Omega
施耐德
日本和泉
瑞士佳乐
台湾合资厂（陆铨）

1.4其他装置
a对流循环系统（技术保密）
b真空洁净装置（技术保密）




a箱内强制对流风扇+风扇驱动马达
b真空洁净技术(提高还原试验真实性，提高参数分析）
